Kuinka saada hyvä SWR?

Sopimaton maataso on yksi suurimmista syistä korkeisiin SWR-lukemiin. Sinun tulisi valita terve maataso, jossa on koko metallipinta.

Se olisi käyttää maadoitushihnat mahdollisimman moneen osaan ajoneuvon alustassa. Pidä hihnat mahdollisimman lyhyinä. Järjestelmä tulee maadoittaa hyvin tasoon, jotta lukemat voidaan normalisoida.

Toinen ongelman aiheuttava tekijä on antennin virheellinen asennus ja asennus. Porsaanreikien välttämiseksi suosittelemme, että asennat antennin ohjekirjan ohjeiden mukaisesti ja maadoitat kaikki CB-järjestelmän osat kunnolla.

Voit käyttää jännitemittaria määrittääksesi ajoneuvon kohdat, jotka saattavat haitata järjestelmän maadoitusta, ja yrittää sitten maadoittaa nämä osat parantaaksesi maatasosi.

Vaurioitunut koaksiaalikaapeli on suuri syy korkeiden SWR-lukemien takana.

Koaksiaali voi kiertyä, oikosulkua tai puristua reitittäessäsi ajoneuvon läpi. Se voi vaurioitua markkinoilta ostettaessa. Siksi on tärkeää tarkistaa koaksiaalikaapelisi huolellisesti ennen ostamista. Käytä 50 ohmin koaksiaalia yksittäisille antenneille ja 75 ohmin koaksiaalia kaksoisantenneille.

HUUHOT CB-ANTENNIEN KIINNITYSPAIKKAAT

Jos olet saavuttanut SWR-lukeman jossain 2.0 ja 3.0 välillä, järjestelmääsi ei ole viritetty oikein ja se on valittava paremmin.

Toinen tärkeä tekijä näin korkeissa SWR-lukemissa on CB-antennin huono asennuspaikka. Asennuspaikkasi on huono, jos sillä on seuraavat ominaisuudet:

Antenni on kattolinjan alapuolella.

Antenni on tukossa tai ajan peitossa.

Antenni on liian lähellä metallirakennuksia tai -rakenteita.

Jos asennuspaikallasi on nämä kolme ominaisuutta, vaihda se välittömästi.

Tarvitset antennin, joka on viritetty oikein, saadaksesi irti CB-radiosta. Korkea SWR-lukema ei vain voi aiheuttaa häiriöitä CB-radioasi, se voi jopa vahingoittaa sitä. Tässä on joitain vaiheita antennijärjestelmän seisovan aallon suhteen testaamiseksi ja sen suorituskyvyn virittämiseksi.

Valitse selkeä, esteetön paikka säätääksesi SWR-antennit ovat erittäin herkkiä niiden lähellä oleville esineille. Mene avoimelle alueelle virittääksesi antennisi, kuten parkkipaikalle tai syrjäiselle kentälle. Tämä voidaan tehdä myös kotona, jos et ole lähellä taloa. Älä yritä virittää rakennuksen sisällä, puiden alla, sähkölinjojen lähellä tai alla tai jonkun ollessa antennin vieressä. Tämä vääristää signaalia ja aiheuttaa heijastuksen takaisin antenniin antaen vääriä lukemia. Sulje myös kaikki ovet, konepelti ja tavaratilan kansi.

SWR-testin asettaminen vain radiolla. Jos sinulla on vahvistin, sammuta se tai mieluiten poista se asennuksesta.

Aseta antennipiiska kelan yläosassa olevaan kromiin antennin säätömastoon.

Kalibroi kanavalla 20 käyttämällä joko radioon sisäänrakennettua mittaria tai hyvää ulkoista SWR-mittaria. Vaihda takaisin SWR:ään ja tallenna lukemat kolmelle kanavalle 1, 20 ja 40.

Jos SWR-lukema tapahtuu kanavalla 1, antennin pituus on liian pitkä ja sitä on lyhennettävä. Löysää maston kiinnitysruuvit ja laske piiska 1/4 mastoon. Kiristä maston kiinnitysruuvi ja lue uudelleen SWR. Toista kunnes SWR on saatu. Jos piiska on täysin laskettu maston sisään ja teräsvaijeri on edelleen korkealla, poista piiska mastosta. Leikkaa 1/4 piiska-antennin alaosasta rautasahalla, hiomakoneella tai pulttileikkureilla. Aseta ruoska takaisin mastoon ja testaa SWR uudelleen. Toista yllä oleva toimenpide, kunnes SWR on alle 1,5 kaikista kanavista.

Jos SWR-lukema tapahtuu kanavalla 40, antennipiiska on liian lyhyt ja se on nostettava. Löysää maston kiinnitysruuvit, nosta piiskaa 1/4, kiristä säätöruuvit uudelleen ja testaa SWR uudelleen. Toista yllä oleva toimenpide, kunnes SWR on alle 1,5 kaikista kanavista

Korkean SWR:n yleisiä syitä

Huono maataso on usein syynä korkeaan SWR:iin. Valitse terve maataso, jossa on koko metallipinta

Se tarkoittaisi, että maadoitushihnat vedetään mahdollisimman moneen osaan ajoneuvon alustassa. Tavoitteenasi tulisi olla pitää ne mahdollisimman lyhyinä

Virheellinen antennin asennus ja antennin asennus ovat muita tekijöitä, jotka aiheuttavat ongelman. Maadoitussilmukoiden välttämiseksi suosittelemme, että kiinnität antennin täsmälleen ohjekirjan ohjeiden mukaisesti ja maadoita kaikki CB-antennitelineen osat oikein.

Käytä jännitemittaria määrittääksesi ajoneuvon kohdat, jotka saattavat haitata järjestelmän maadoitusta, ja yritä sitten maadoittaa nämä osat parantaaksesi maatasosi

Vaurioitunut koaksiaalikaapeli tai PL-259 on hyvin yleinen ongelma antennin korkeiden SWR-lukemien takana. Tarkista vianmääritystä tehdessäsi nämä vauriot, joita esiintyy yleisesti lasikuituantenneissa

Koaksiaali voi kiertyä, oikosulkua tai puristua reitittäessäsi ajoneuvon läpi. Se voi vaurioitua markkinoilta ostettaessa. Siksi on tärkeää tarkistaa koaksiaalikaapelisi huolellisesti ennen ostamista. Käytä 50 ohmin koaksiaalia yksittäisille antenneille ja 75 ohmin koaksiaalia kahdelle antennille

10 askelta digitaalisen TV-antennin asentamiseen

Joten Free To Air TV-vastaanotto talossasi Sydneyssä on yhtäkkiä mennyt huonoon. Kuva on alkanut pikselöidä, se ohittaa silloin tällöin kehyksen ja ääni katkeaa jatkuvasti. TV-antennijärjestelmässäsi on jotain vikaa.

10 askelta digitaalisen TV-antennin asentamiseen Sydneyssä

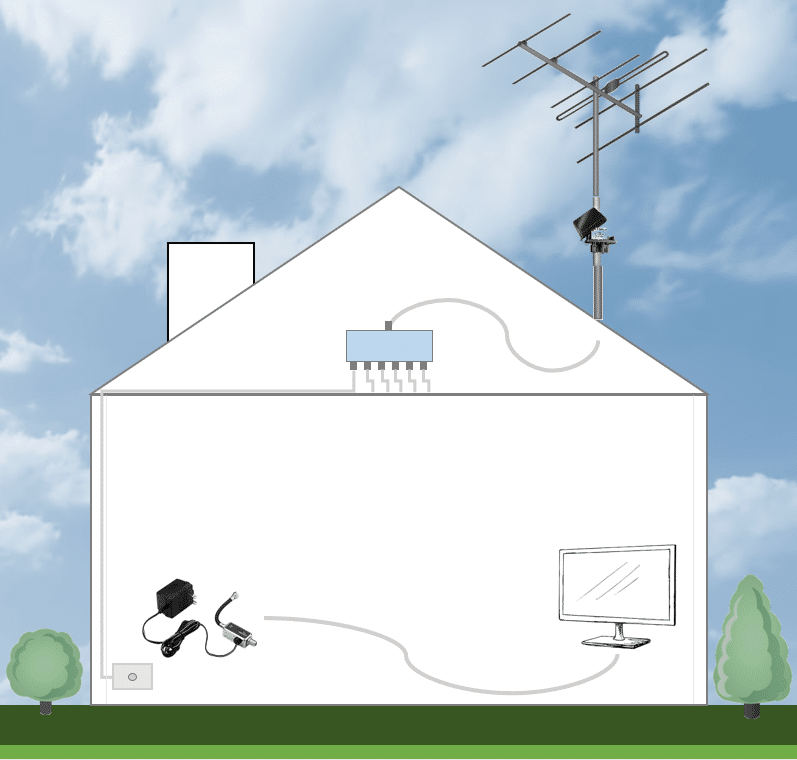

Saadaksesi digitaalisen TV-vastaanoton taas toimimaan, sinun on suoritettava seuraavat 10 vaihetta, jotka sinun on asennettava digi-TV-antennisi Sydneyyn saadaksesi kuvan ja äänen takaisin.

1. Oikea TV-antenni

Tärkeä osa minkä tahansa kotitalouksien TV-antennijärjestelmää on TV antenni itse. Jos asut Sydneyssä, sinun on tarkistettava, tarvitsetko VHF (Very High Frequency) tai UHF (Ultra High Frequency) antennin. Tämä riippuu siitä, mikä TV-lähetin lähettää signaalin paikallisella alueellasi. Suurelle osalle Sydneytä tämä tarkoittaa VHF-antennin hankkimista ja sen osoittamista kohti Artarmonia Sydneyn pohjoisessa. Mutta jos olet laitamilla tai mäkisellä alueella, siellä voi olla erilainen TV-lähetin, joka tarjoaa paremman vastaanoton.

Lisäksi riippumatta siitä, osoitatko VHF- tai UHF-lähetintä, on olemassa monia eri muotoisia ja kokoisia antenneja, jotka vastaanottavat signaalin paremmin kuin muut. TV-vastaanoton kannalta kriittinen suunnitteluelementti on antennin "voitto". Suuren vahvistuksen antenni vastaanottaa voimakkaamman signaalin ja laadukkaamman signaalin kuin matalavahvistusantenni. Saatat myös hankkia antennin, jossa on sisäänrakennettu 4G- tai 5G-suodatin, joka auttaa vähentämään melua tai häiriöitä (katso lisätietoja alta).

2. TV-antennin kiinnitys tai masto ja antennin kohdistus

Käyttämäsi antennitelineen tyyppi voi itse asiassa parantaa vastaanoton laatua yhden tärkeän tekijän – korkeuden – ansiosta. Antennikiinnittimen korkeus voi vaikuttaa VALTASTI televisiossasi vastaanotettuun signaalin laatuun ja tehoon, ja se on usein ero sen välillä, onko vastaanottoa jonkin verran vai ei. Joillakin alueilla, joilla sinulla on näköyhteys läheiseen signaalilähettimeen, tarvitset vain lyhyen ~1,4 metrin tina- tai tiilikattokiinnikkeen. Muissa tilanteissa saatat tarvita 15 jalan haramaston tai jopa 50 jalan haramaston. Kyllä, asennamme edelleen 50 jalkaa (~ 15 m) harjatun maston 1- tai 2-kerroksisten rakennusten päälle. Tämä voi tarkoittaa jopa 70 jalkaa maanpinnan yläpuolella! Onneksi digitaalisten TV-signaalien kanssa tätä ei vaadita läheskään niin paljon kuin analogisen television aikoina.

Antennikiinnikkeen tyypin lisäksi sinun on myös harkittava antennin kohdistusta (varmista, että se osoittaa kohti haluamaasi lähetintä) ja antennitelineen sijaintia katollasi. Saattaa olla puita tai lehtiä (tai muita korkeita rakennuksia), joita haluat välttää yrittäessäsi päästä katolle luotettavaa signaalia varten.

3. TV-antennin vahvistin (4G-suodattimella)

Olipa sinulla VHF- tai UHF-antenni, saatat tarvita sijainnistasi, rakennuksen korkeudesta, TV-pistorasioiden lukumäärästä ja kaapelien tyypistä/pituudesta riippuen TV-antennin vahvistin .

Digitaalitelevisiosignaalilla on kaksi pääkomponenttia: (i) signaaliteho; ja (ii) signaalin laatu. Vaikka signaalin tehoa voidaan säätää television antennivahvistimella (kutsutaan myös antennivahvistimeksi tai TV-signaalin vahvistimeksi), signaalin laatua ei voi parantaa millään vastaavalla laitteella.

Signaalin laatu määräytyy ensisijaisesti antennissa (antennin tyyppi ja sijainti). Jos signaalin laatu on huono, sinun on todennäköisesti vaihdettava antenni parempaan tai siirrettävä antenni toiseen paikkaan (yleensä korkeammalle), jotta se vastaanottaa enemmän signaalia.

Signaalitehoa sitä vastoin voidaan lisätä a TV-antennin vahvistin , tai vähennetty vaimentimella. Signaaliteho heikkeni useista syistä. Saatat olla huonon signaalin alueella (pitkän matkan päässä lähettimestä), talosi ja lähettimen välissä on suuri mäki, jaat signaalin useiden talosi TV-liitäntöjen välillä, käytät vanhaa suurihäviöistä kaapelia, pitkät kaapelit tai jotain muuta. On monia tekijöitä, jotka vaikuttavat signaalin häviämiseen TV-järjestelmässä, mikä johtaa tarpeeseen käyttää antennivahvistinta signaalin vahvistamiseen.

Kun käytät a TV-antennin vahvistin r, on 2 tärkeintä huomiota kiinnitettäväksi.

Eli et halua ylikuormittaa signaalia (kääntämällä vahvistinta liian korkealle). TV-virittimet voivat käsitellä signaalia vain silloin, kun se vastaanotetaan tietyllä signaalitehodesibelikaistalla (db). TV-viritin ei toimi liian alhaisella signaalitehotasolla, eikä myöskään liian korkealla signaalitehotasolla!

Toinen varoitus on, että a TV-antennin vahvistin ei tiedä, mitä signaaleja televisiokanaville käytetään verrattuna AM-radioon, 4G-matkapuhelimen signaaleihin tai mihin tahansa muuhun RF-signaaliin. Tästä syystä on tärkeää, että et vahvista ei-toivottuja 4G-signaaleja, jotka voivat aiheuttaa häiriöitä TV-signaaleille, jotka haluamme eristää. Tämän seurauksena monissa television antennivahvistimissa on nykyään sisäänrakennetut 4G/LTE-suodattimet.

4. -kaapelissa

-in-kaapeli yhdistää antennin seuraavaan TV-järjestelmäsi laitteeseen, joka on tavallisesti kattotilassasi sijaitseva antenninjakaja. -In-kaapelin tulee olla laadukas, koska sen on pidettävä signaalitasot mahdollisimman korkealla ja sen on oltava myös sään (auringon ja sateen) kestävä.

Tästä syystä suosittelemme käyttämään vain 50 ohmin nelisuojattua RG6- tai RG11-kaapelia. Neljä suojakerrosta on Australian TV-kaapeloinnin premium-standardi, ja se varmistaa suojan sääolosuhteilta, mutta varmistaa myös, ettei kaapeliimme pääse muita ei-toivottuja RF-signaaleja, jotka aiheuttavat häiriöitä.

5. Korkean eristyksen RF-jakaja

Antennijakaja saattaa näyttää tavalliselta laitteelta, mutta varo pieniä mutta hienovaraisia ​​eroja saatavilla olevien jakajatyyppien välillä. Tärkeä ominaisuus on jakajan läpi kulkeva taajuus. Vaikka Free To Air TV-vastaanoton (VHF ja UHF) kaikki taajuudet ovat alle 850 MHz, jos tarvitset Foxtel-vastaanoton kulkemaan jakajan läpi, saatat joutua parantamaan jaottimen laatua 2400 MHz:iin asti. Lisäksi kannattaa varoa korkean eristyksen jakajia, koska ne johtavat siihen, että jakajan yksi portti ei vaikuta muihin portteihin, mikä voi aiheuttaa ongelmia, joita on joskus erittäin vaikea paikantaa.

Jakajia on erikokoisia, yksinkertaisesta 2-suuntaisesta jakajasta 8-suuntaiseen jakajaan. Ne voidaan "ketjuttaa" siten, että ne palvelevat yli kahdeksaa TV-lähtöä yhdestä antennista, mutta joka kerta kun jaat signaalin, menetät signaalin tehon. Joten järjestelmässä, jossa signaali on jaettu, on suurempi mahdollisuus vaatia TV-antennivahvistin signaalin tehon palauttamiseksi tasolle, jota TV-viritin voi käyttää.

Lopuksi jakajilla voi olla tiettyjä portteja, jotka ovat "power pass". Tämä tarkoittaa, että pieni sähkövirta voidaan ohjata television pistorasiasta TV-kaapelia pitkin mihin tahansa vahvistimeen, joka yleensä sijaitsee lähellä antennia. Boosterit tarvitsevat virtaa toimiakseen, joten ilman koaksiaalikaapelia, joka päästää sähköä läpi, ja ilman jakajaa, jossa on "power pass" -portit, sitä ei toisinaan voida saada päälle.

6. Pistorasiakaapelointi

Pistorasiakaapelit kulkevat jakajasta television pistorasiaan tai seinälevyyn. Käytetyn kaapelin tyypistä riippuen signaalin tehotaso pysyy ennallaan ennen kuin siitä tulee liian alhainen toimimaan. Jos kaapeli on erittäin pitkä, tarvitset RG11-kaapelin, muuten suosittelemme korkealaatuisen nelisuojaisen RG6-kaapelin käyttöä.

7. Seinälevyt

Seinälevyt ruuvautuvat seinään (kuten virtapistoke) ja niiden avulla voit kytkeä lyhyen pisteen tai lentää televisiosta seinään. Seinälevyt eivät näytä paljolta, mutta ne koostuvat C-klipsistä, itse seinälevystä, peitelevystä ja mekanismista. Niitä voi olla eri värejä ja tyylejä, joten sinulla voi olla "kaksoisryhmä" tai "kolmio jengi", jos haluat useamman kuin yhden TV-pisteen samassa paikassa tai haluat myös datapisteen samassa paikassa. seinälevy.

8. TV Booster Power Supply

TV-vahvistimet tarvitsevat virtaa toimiakseen – eli ne ovat "aktiivinen" laite. Onneksi meillä on tapa saada virtaa niihin sijoittamatta virtapistettä katollesi!

Koaksiaalikaapeli, jonka asennamme lähettämään signaalin antennista seinälevyllesi, pystyy itse asiassa lähettämään erittäin alhaisen sähkövirran vastakkaiseen suuntaan! TV:n tehostimen tehosuutin ja virtalähde on laite, joka "syöttää" virran kaapeliin ja lähettää sen tehon (yleensä 13 V tai 18 V) koaksiaalikaapelia pitkin aina television tehostimeen asti. Kuten jo tiedät, tämä toimii oikein vain, jos sinulla on jakaja, jossa on "power pass" -portti oikeassa kaapelissa!

9. TV Fly s

TV-perho on lyhyt kaapeli, joka yhdistää television television seinälevyyn. Sen tärkeyttä ei pidä aliarvioida, ja meillä on aiemmin ollut monia tilanteita, joissa huonolaatuinen kärpäs on aiheuttanut monia ongelmia.

Huomioittava asia on, että perho on valmistettu korkealaatuisesta kaapelista. Jälleen suosittelemme nelisuojaisen RG6-kaapelin käyttöä.

Toiseksi, et halua perhosen olevan kovin pitkä tai siinä on useita liitoksia kaapelissa. Koska kärpäset voivat joskus olla erittäin huonolaatuisia (etenkin ne, jotka tulevat television mukana tai joita voit ostaa paikallisesta elektroniikkaliikkeestä), sinun kannattaa tehdä tästä kaapelista mahdollisimman lyhyt (enintään muutama metri).

10. TV-viritin

Viimeinen pala palapelin digitaalisen TV-vastaanoton varmistamiseksi on TV-viritin, joka sijaitsee television tai digisovittimen sisällä. Vaikka joissakin tilanteissa sinulla on digitaalinen TV-signaali televisiosi kärjessä, jos television TV-viritin on viallinen tai rikki kokonaan, et saa luotettavaa video-/äänikokemusta.

Valitettavasti TV-korjaajien harvoin ja kaukana toisistaan, tämä tarkoittaa, että voit joko ostaa TV-sovittimen suorittamaan TV-viritintoiminnon televisiosi puolesta tai joudut ostamaan kokonaan uuden television!

Antennien erotusopas matkapuhelimen signaalinvahvistimille

Antennien erottaminen matkapuhelimen signaalinvahvistimia asennettaessa on toistuva teema, joka tulee esiin asiakkaidemme ja me

päätti tehdä postauksen selvittääkseen joitain kysymyksiä, jotka voivat opastaa sinua saamaan irti matkapuhelimen signaalinvahvistimesta. Miksi ero on niin tärkeä?

Erottaminen on ratkaisevan tärkeää, koska muuten signaalit menevät ristiin ja sekaisin. Tuloksena on, että joudut käsittelemään matkapuhelimen signaalin häiriöitä, mikä tarkoittaa puhelujen katkeamista ja ei-toivottua melua. Antennit ovat kovaäänisiä suita, joiden avulla matkapuhelin voi puhua torneille, joita näet moottoriteillä,

ne korkeat metallirakenteet lautasantenneilla. Kaikissa matkapuhelimissamme on myös antennit, mutta ne ovat niin pieniä ja piilotettuja, ettet näe. Antennit ovat kuitenkin olemassa, ja sen avulla voit soittaa ja vastaanottaa puheluita. Matkapuhelin

signaalivahvistimissa on luovutusantenni ja vastaanotinantenni. Luovuttajaantenni lähettää signaalia, kun taas vastaanotinantenni, kuten nimestä voi päätellä, vastaanottaa signaalia matkapuhelintornista.

Mitä tulee antenneihin, ne eivät ole älykkäitä laitteita, jotka pystyvät erottamaan matkapuhelintornissa olevan antennin tai puhelimen antennin. He valitsevat vastuksen polun, mikä tarkoittaa, että he puhuvat mille tahansa antennille, joka on heidän lähellään. Jos kahta antennia ei ole erotettu toisistaan, ne puhuvat keskenään.

Ulkoantenni on fyysisesti erotettu sisäantennista

antenni, mutta tietääksesi kuinka paljon, seuraa alla olevaa yksinkertaista opasta saadaksesi optimaalisen erotuksen.

BOOSTER GAIN MIN. ANTENNI

(dB) EROTTAMINEN

20 dB 3 jalkaa

30 dB 4 jalkaa

40 dB 6 jalkaa

45 dB 15 jalkaa

55 dB 55 jalkaa

65 dB 70 jalkaa

68 dB 80 jalkaa

70 dB 110 jalkaa

80 dB 125 jalkaa

Huomautus: Ilmoitettu etäisyys on suoraviivainen etäisyys ulkoisen antennin ja sisäisen antennin välillä.

Vaihtoehtoiset menetelmät

a) DIP-kytkin

Kaikissa kotikäyttöön tarkoitetuissa matkapuhelimen signaalinvahvistimissa on DIP-kytkin tai valitsimet vahvistimen säätöä varten. Voit vähentää tai vahvistaa signaalia päästäksesi eroon häiriöistä, mutta on myös huomattava, että tämä menetelmä voi pienentää peittoaluettasi.

b) Metallilevyt

Tämä on toinen menetelmä, jos otat käyttöön metallin

edullisesti alumiini toimii signaalin estäjänä näiden kahden välillä

antennit. Koska metalli heijastaa hyvin radion kanssa

taajuuksia, voit päästä eroon häiriöistä ottamalla käyttöön
